Was ist Flexodruck?
Flexodruck genannt, ist ein vielseitiges, schnelles Druckverfahren, bei dem flexible Reliefplatten oder Fotopolymer-Druckplatten verwendet werden, um Farbe auf verschiedene Substrate zu übertragen.
Der Flexodruck erlangte Ende des 19. Jahrhunderts größere Bedeutung und wird häufig für Verpackungsmaterialien, Etiketten, Zeitungen und ähnliche Anwendungen eingesetzt. Je nach Konfiguration der Druckmaschine können dabei zwischen vier und zwölf Farben bzw. Druckstationen zum Einsatz kommen.
Moderne Flexodruckmaschinen erreichen oft Geschwindigkeiten von bis zu 400 Metern pro Minute, und das Verfahren wird üblicherweise für große Auflagen eingesetzt, bei denen hohe Stückzahlen in kürzerer Zeit benötigt werden.
Der Flexodruckprozess
Das Verfahren beinhaltet das Aufbringen flexibler Druckplatten auf Zylinder, die sich drehen und die Tinte auf das Substrat, oft eine Bahn, übertragen, während diese durch das Plattensystem geführt wird.
Eine typische Flexodruckmaschine hat vier verschiedene Walzentypen:
- Eine Springbrunnenrolle;
- Eine Aniloxwalze;
- Ein Plattenzylinder oder eine Flexoplatte; und
- Ein Abdruckzylinder.
Die Farbwalze befördert die Farbe aus dem Farbbehälter zur Aniloxwalze. Die Aniloxwalze mit ihren gravierten Näpfchen überträgt die Farbe auf den Druckplattenzylinder, oft auch Flexodruckplatte genannt. Häufig wird zuvor eine Rakel verwendet, um sicherzustellen, dass nur die Farbe aus den gravierten Näpfchen auf den Druckplattenzylinder gelangt.
Von dort aus übt der Druckzylinder Druck auf die Flexoplatte aus, um die Bildübertragung auf das Substrat zu gewährleisten. Anschließend wird das Substrat bzw. die Bahn durch den plattenlosen Trockenbereich der Maschine geführt.
Beim Flexodruck kommen verschiedene Trocknungsverfahren zum Einsatz, wobei das gewählte Verfahren von der verwendeten Druckfarbe abhängt. Die wichtigsten Druckfarben sind:
- Ultraviolett (UV) härtende Tinten;
- Tinten auf Wasserbasis;
- Lösungsmittelbasierte Tinten; und
- Tinten, die durch Elektronenstrahlhärtung gehärtet werden.
Bei GEW bieten wir Quecksilberdampf-UV- und UV-LED-Systeme zur Aushärtung von UV-härtenden Druckfarben an – diese Aushärtungsmethode ist heute Industriestandard. Weitere Informationen zu unseren UV-Härtungssystemen für den Flexodruck finden Sie hier.
Anwendungsgebiete des Flexodrucks
Der Flexodruck wird in einer Vielzahl von Branchen zum Bedrucken unterschiedlichster Materialien eingesetzt und umfasst zudem zahlreiche Druckformate, wie zum Beispiel:
- Schmalbahndruck
- Mittelbahndruck
- Breitbahn-Druck
- Stapelpresse
- CI-Druck (Zentraldruck)
Nachfolgend finden Sie eine Liste der Flexodruckprodukte, die in diese Formatreihe fallen:
Etiketten und Anhänger
- Druckempfindliche Etiketten
- Rundum-Etiketten
- In – Mould-Etiketten
- Schrumpfärmel
- Etiketten und Tickets
- Sicherheits- und variable Datenetiketten (oft hybrid mit digitalen)
Flexible Verpackung
- Snackverpackungen
- Süßwarenverpackungen
- Verpackung von Tiefkühlkost
- Beutel und Sachets
- Standbeutel
- Retortenverpackung
- Deckelfolien
- Flexible Verpackungen für Medizin und Pharmazie
Starre Verpackung
- Faltkartons (insbesondere für kleine bis mittlere Auflagen)
- Wellpappe vor und nach dem Druck
- Pappbecher und Behälter
- Papiertüten und Säcke
Spezialanwendungen
- Geschenkverpackung
- Tapete
- Briefumschläge
- Lottoscheine
- Sicherheitsmerkmale (in Kombination mit Bildschirm oder digitaler Technologie)
- Metallische und haptische Effekte (mittels UV-Lacken, Kaltfolienprägung usw.)
Lebensmittel- und Getränkeverpackungen
- Flaschenetiketten
- Getränke-Multipack-Verpackungen
- Deckel für Milchprodukte
- Brottüten
- Produktverpackung
- Wraps mit Fleisch und Käse
Haushalts- und Körperpflege
- Waschmitteletiketten
- Verpackungen für Kosmetik und Toilettenartikel
- Verpackungen für Reinigungsmittel
- Feuchttuchverpackung
Industrielle und technische Anwendungen
- Trennfolien
- Klebebänder
- Industriefilme
- Etiketten für Chemikalienfässer
- Etiketten für Automobilkomponenten
Einzelhandel & Logistik
- Versandetiketten mit Barcode
- Regalrandetiketten
- Preisschilder
- RFID – integrierte Etiketten
Wenn Sie als Flexodruckerei Ihre Druckmaschine mit UV-Bogen-, UV-LED- oder beiden Technologien nachrüsten möchten, um Ihre Druckprozesse zu verbessern, dann kontaktieren Sie unser Vertriebsteam unten, um die beste Lösung für Sie zu finden.
Vorteile des UV-Bogen- und UV-LED-Flexodrucks
Für viele Flexodruckereien ist die UV-Härtung seit vielen Jahren ein fester Bestandteil ihrer Arbeit, insbesondere bei Schmal- und Mittelbahn- Flexodruck. In den letzten Jahren hat sich der Markt hin zur UV-LED-Härtung entwickelt, und viele Druckereien nutzen die Vorteile dieser neueren Technologie.
Flexodruck bietet im Vergleich zum traditionellen Druckverfahren viele Vorteile:
Vorteile der Quecksilber-UV-Härtung
- Sofortige Aushärtung im Vergleich zu lösungsmittel- oder wasserbasierten Systemen, was höhere Pressgeschwindigkeiten ermöglicht.
- Schärfere Punkte und feinere Details, da UV-Tinten nicht in den Untergrund eindringen.
- Verbesserte Farbdichte und Glanzgrade.
- Bessere Haftung auf einer Vielzahl von Untergründen, einschließlich Folien und Filmen.
- Geringere Punktzunahme und gleichmäßigere Druckergebnisse.
- Weniger Ausfallzeiten dank schnellerer Auftragswechsel – keine Anpassungen der Trocknung erforderlich.
- Geringerer Abfall, da UV-Farben auf der Druckmaschine offen bleiben und nicht in der Aniloxwalze trocknen.
- Stabilere Viskosität, da UV-Tinten nicht verdunsten.
- Breites Spektrum an Tintenkompatibilität, einschließlich deckender Weißtöne, Metallicfarben, Lacke und Klebstoffe.
- Funktioniert gut bei wärmeempfindlichen Substraten im Vergleich zur Heißlufttrocknung.
- Geringerer Tintenverbrauch dank höherer Pigmentkonzentration.
- Geringere Energiekosten als bei Heißlufttrocknung, jedoch immer noch höher als bei LED.
- Etablierte Technologie mit breiter Verfügbarkeit von Lampen, Tinten und Support.
Flexo-Beispiele
Vorteile der UV-LED-Härtung
- Sofortige Aushärtung durch Ein-/Ausschalten – kein Aufwärmen oder Abkühlen erforderlich.
- Noch stabilere Aushärtung, da LEDs eine gleichbleibende Wellenlänge und Intensität liefern.
- Höhere Druckqualität auf wärmeempfindlichen Substraten dank deutlich geringerer Wärmeabgabe.
- Bessere Kontrolle von deckenden Weißtönen und hochdichten Farben dank tieferer und gleichmäßigerer Aushärtung.
- Deutlich geringerer Energieverbrauch – oft 50-70 % weniger als bei Quecksilberdampflampen.
- Lange Lampenlebensdauer (über 30.000 Stunden für AeroLED2) bei minimaler Degradation.
- Geringerer Wartungsaufwand – keine Reflektoren, Jalousien oder häufige Lampenwechsel.
- Weniger Ausfallzeiten, da LEDs keine Aufwärmzeit benötigen und keine Helligkeitsdrift aufweisen.
- Keine Ozonbildung, daher entfällt die Notwendigkeit der Ozonextraktion.
- Kein Quecksilber, dadurch sicherer und nachhaltiger.
- Geringere Gesamtwärmeentwicklung, was den Bedienerkomfort erhöht und das Brandrisiko verringert.
- Hervorragend geeignet für Dünnfolien, Schrumpfschläuche und temperaturempfindliche Materialien.
- Ermöglicht höhere Pressgeschwindigkeiten durch gleichmäßige Aushärtung.
- Kompatibel mit einer wachsenden Auswahl an LED – spezifischen Tinten und Beschichtungen.
GEW UV- und UV-LED-Härtungssysteme für den UV-Flexodruck
GEW ist der führende Hersteller von UV- und UV-LED-Härtungssystemen für den Flexodruck. Unsere am besten geeigneten Produkte für den Flexodruck sind unser UV-LED-Härtungssystem AeroLED2 und unser weltweit bekanntes Quecksilberdampf-UV-Härtungssystem E2C.

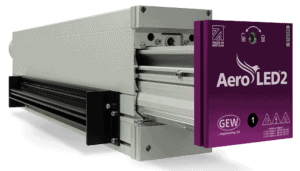

AeroLED2
AeroLED2 ist ein UV-LED-System der nächsten Generation mit höherer Leistung für Anwendungen in den Bereichen vollständige Aushärtung, Drucken, Beschichten und Konfektionierung bis zu einer Breite von 70 cm; AeroLED2 bietet eine 30% höhere elektrische Leistung (67 W/cm), eine 30% höhere UV-Dosis (170 mJ/cm²) und eine 40% höhere UV-Bestrahlungsstärke (26 W/cm²) im Vergleich zu seinem Vorgänger AeroLED.
AeroLED2 ist auch ArcLED- kompatibel. Dank der gleichen Lüfter- und Kanalanordnung wie beim Industriestandard E2C können Kunden flexibel zwischen UV-Bogenlampen und AeroLED2 an jeder Station umschalten. Durch die hohe Redundanz sind keine Filter erforderlich, was die Wartung erheblich vereinfacht. Kunden mit der GEW RHINO/RLT-Netzteilplattform können zudem innerhalb weniger Stunden auf LED umrüsten, indem sie einfach die Kassetten austauschen und ein Software-Update durchführen.
Wie beim Vorgängermodell wird auch beim AeroLED2-System die Luft durch einen zentralen, vom Drucker entfernten Lüfter abgesaugt. Integrierte Lüfter oder Elektronik in den einzelnen Lampenköpfen sind nicht erforderlich, wodurch die damit verbundenen hohen Geräusche und Ausfallrisiken entfallen.
AeroLED2 verfügt über dasselbe LED-Chassis und dieselben Kernkomponenten wie der LeoLED2- Lampenkopf von GEW und bietet somit bewährte Zuverlässigkeit. Wie beim LeoLED2 sind auch hier robuste, wasserdichte Dichtungen angebracht, die die LED-Module vor dem Eindringen von Wasser schützen und eine einfache und sichere Reinigung ermöglichen. Jedes Detail des Designs wurde sorgfältig durchdacht, um eine hohe Leistungsfähigkeit und langfristige Zuverlässigkeit zu gewährleisten.
E2C
Der E2C ist GEWs beliebtester UV-Trockner mit über 43.000 weltweit installierten Einheiten (Stand: Juli 2025). Dank patentierter, hocheffizienter Reflektoren bietet er eine unübertroffene Aushärtungsleistung von bis zu 140 W/cm². Kein vergleichbares Produkt erzielt eine höhere Aushärtungsleistung bei dieser Energiedichte.
E2C eignet sich ideal für alle Maschinen bis zu 60 cm Breite und unterstützt das Bedrucken einer Vielzahl wärmeempfindlicher Materialien, da unsere aktiv luftgekühlten Reflektoren die Wärmeübertragung auf das Substrat reduzieren. Zudem verfügt es über das bewährte Schnellwechselsystem von GEW, mit dem eine neue Lampe in weniger als 2 Minuten und mit nur einem Inbusschlüssel eingesetzt werden kann.
Zuverlässigkeit ist garantiert, und wenn E2C mit dem RHINO-System von GEW betrieben wird, kann es mit einer 5-Jahres-Garantie erworben werden, was bedeutet, dass weit über die Amortisationszeit hinaus keine ungeplanten Wartungskosten anfallen.
E2C lässt sich integrieren und an eine Vielzahl von Druck- und Beschichtungsmaschinen anpassen. Die erfahrenen Ingenieure von GEW unterstützen Sie gerne dabei, Ihre Anforderungen genauer zu verstehen.
Patentierte ArcLED-Technologie
Alle Quecksilberdampf-UV- und UV-LED-Produkte von GEW für Flexodruckverfahren sind ArcLED- kompatibel. Das bedeutet, dass das Stromversorgungssystem von GEW einen nahtlosen Wechsel zwischen den beiden Technologien ermöglicht – einfach durch Austauschen der Lampen.
Dies gibt Flexodruckereien maximale Flexibilität beim Druckprozess, sodass sie die für den jeweiligen Druckauftrag am besten geeignete Technologie auswählen können.
ArcLED macht die Druckmaschine zudem zukunftssicher, sodass Drucker zu gegebener Zeit auf UV-LED umsteigen können.
Wie einfach der Umstieg auf ArcLED ist, sehen Sie sich das untenstehende Video an. Es zeigt den Austausch des E2C- Lampenkopfes von GEW gegen eine AeroLED der ersten Generation. Lampenkopf mit einem Inbusschlüssel lösen.
Die Einfachheit von ArcLED sehen Sie unten.
Fallstudien von GEW zum Flexodruck
Die folgenden Fallstudien veranschaulichen die Vorteile, die unsere Kunden durch den Wechsel zu den UV-Härtungssystemen von GEW erzielt haben:
Geostick- Umstellung auf UV-LED im Sinne der Nachhaltigkeit

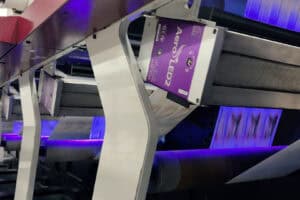

TDC setzt auf Zuverlässigkeit und Energieeinsparung für eine bessere Kapitalrendite

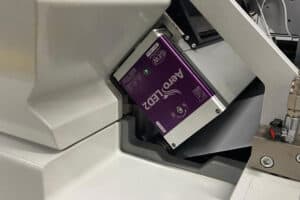

Die AeroLED2-Nachrüstung von Label Power spart 150.000 US-Dollar teures Stromnetz-Upgrade
Clomark verzeichnet nach der Umstellung auf UV-LED eine Reduzierung des Energieverbrauchs um 18–20 %
Stic Image entscheidet sich für AeroLED – für Nachhaltigkeit, Geschwindigkeit, Einfachheit und Kostenersparnis
