Kühlsysteme

Alle UV-Systeme erzeugen überschüssige Wärme, die effizient abgeleitet werden muss, um ein einheitliches, stabiles & langfristiges Output der ultravioletten Strahlung zu gewährleisten. GEW verwendet Luft-, Wasser- und/oder Stickstoffkühlungen für die vielen unterschiedlichen erzeugten Produkte. Alle Kühlsysteme werden nach strengen Kriterien entworfen und intern durch GEW getestet, um so die perfekte Vereinbarkeit mit Ihrem UV-System sicherzustellen.

Luftkühlsysteme besteht üblicherweise aus einem zentralen Ventilator, der mit einem starren Leitungssystemverteiler aus Stahl verbunden ist, der entlang der Druckpresse verläuft. In regelmäßigen Abständen verteilte Auslässe sind mit den Lampen über flexible Leitungen verbunden und ein automatisches Dämpferventil steuert das Volumen der Luft, die durch den Lampenkopf strömt und stellt so eine gleichbleibende Temperatur an dieser Stelle sicher. Der zentrale Ventilator ist über Leitungen mit der Atmosphäre außerhalb der Fabrik verbunden.

Wasserkühlsysteme bestehen üblicherweise aus einem zentralen luftgekühlten Kühler mit einem in der Nähe montierten Wasserverteiler. Vorlauf- und Nachlaufleitungen Durchflussanzeigern und Überprüfungen auf jedem Kanal führen zu jedem Lampenkopf.

Das erfahrene Technikteam von GEW plant und entwickelt ein Lösung, damit sie die spezifischen Projektanforderungen abdeckt und kann auch bei Bedarf sehr komplizierte Kühlsysteme handhaben. Wir bieten ein umfangreiches Kühlsystemsortiment an, die alle durch unser globales Netzwerk an Servicepartnern gewartet werden können.

GEWs Kühloptionen

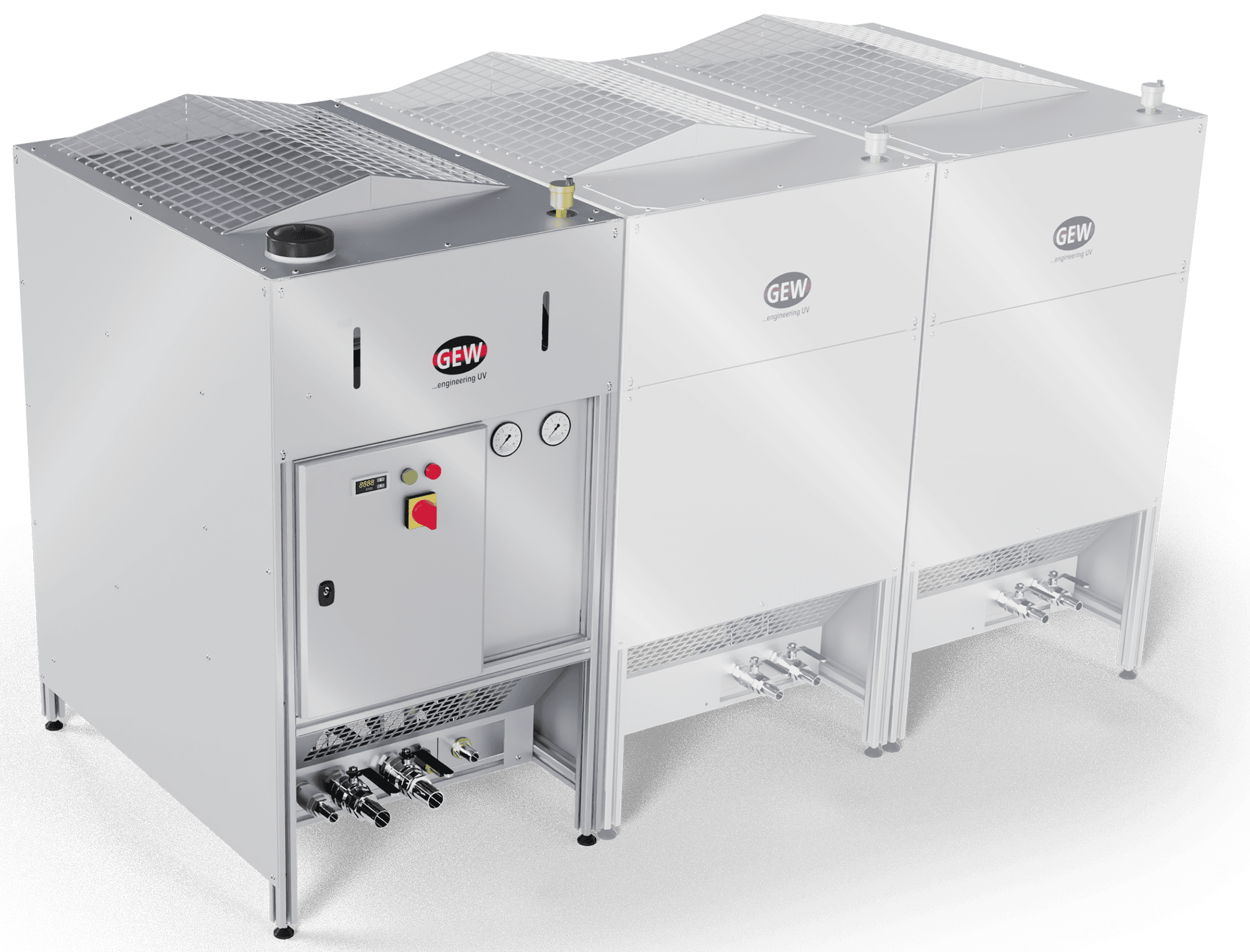

Air Blast Cooler

Der GEW Air Blast Cooler ist ein einfaches, energiesparendes System mit geschlossenem Kreislauf. Er verfügt über einen luftgekühlten Wärmetauscher, der die Umgebungsluft zur Wärmeabfuhr nutzt. Er bietet effiziente, wartungsarme Kühlung ohne Wasserverlust und Kontaminationsrisiko und vermeidet den Einsatz von regulierten Kältemitteln (F-Gasen), für die ab dem 1. Januar 2027 in Europa neue EU-Beschränkungen gelten.

Die Luftstrahlkühler sind speziell für das GEW-UV-System ausgelegt und können in Reihe geschaltet werden, um Kühlleistungen von 20 kW, 38 kW oder 56 kW zu erzielen. Es handelt sich um eigenständige Kälteanlagen, die bei Bedarf vom Kunden an die Außenluft angeschlossen werden können. Die Haupteinheit besteht aus einem Axialventilator, einem Wärmetauscher, einem Filter, einer Pumpe, einem Ausdehnungsgefäß, einem Füllbehälter und einem Schaltschrank. Die Nebeneinheiten bestehen jeweils aus einem Axialventilator, einem Wärmetauscher und einem Filter.

Luftstrahlkühler verbrauchen typischerweise rund 50 % weniger Energie als Kältemaschinen, da sie ohne Kompressoren auskommen.

Datenblatt herunterladen

*Dieses Datenblatt ist in englischer Sprache.

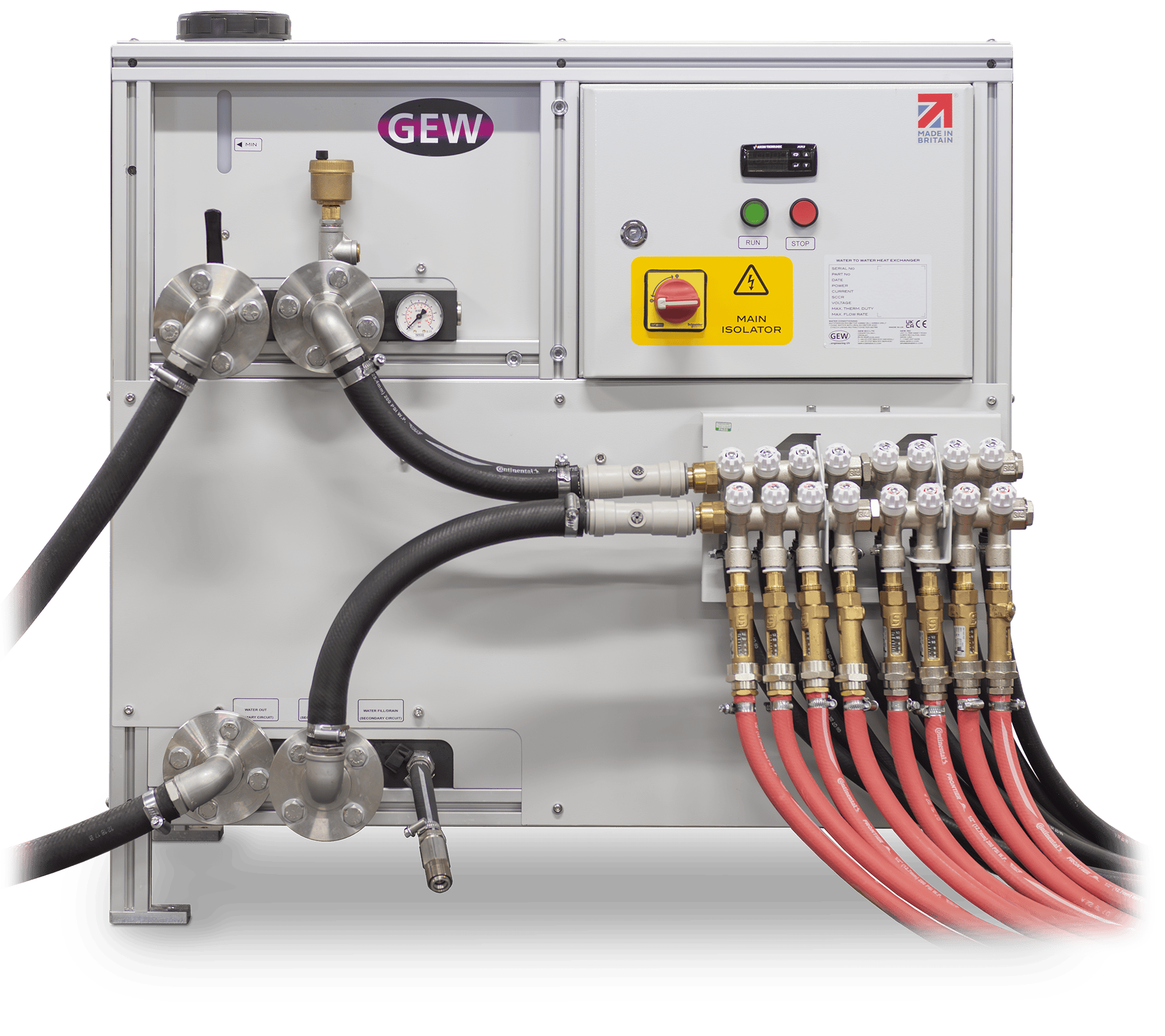

Wasser-Wasser-Wärmetauscher

Der GEW-Wasser-Wasser-Wärmetauscher dient der Kühlung von UV-Lampenköpfen sowie zugehörigen wassergekühlten Kühlkörpern und Rollen. Kühlwasser zirkuliert in einem geschlossenen, unter Druck stehenden System. Die vom UV-System erzeugte Wärme wird über den Wasser-Wasser-Wärmetauscher an das kundeneigene Kühlsystem abgeführt. Die Wasserkreisläufe sind somit getrennt; das kundeneigene System wird als „Primärkreislauf“ und das GEW-System als „Sekundärkreislauf“ bezeichnet.

Kühler

GEW-Kältemaschinen arbeiten mit einem geschlossenen Flüssigkeitskühlkreislauf, der ein Kühlmittel (in der Regel Wasser oder ein Wasser-Glykol-Gemisch) kontinuierlich zwischen der Kältemaschine und den UV-Lampenköpfen zirkulieren lässt.

Der Kühler ist an einen Wasserverteiler in der Nähe der Druckmaschine angeschlossen. Hochdruckpumpen befördern gekühltes Wasser durch separate Vor- und Rücklaufschläuche direkt in Kanäle, die in die UV-Lampenköpfe oder die Trägerplatten der LED-Module integriert sind.

Während die kühle Flüssigkeit durch den Lampenkopf strömt, nimmt sie die entstehende Umgebungswärme auf. Durch die Wärmeübertragung von den Metallkomponenten auf die Flüssigkeit bleibt die Innentemperatur des Aushärtungssystems reguliert.

Das nun erwärmte Wasser fließt zurück in die zentrale, luftgekühlte Kältemaschine. Dort durchströmt es einen internen Wärmetauscher (Verdampfer), in dem ein Kältekreislauf dem Wasser die Wärme entzieht. Interne Ventilatoren führen die entzogene Wärme an die Umgebungsluft ab und kühlen die Flüssigkeit wieder ab, sodass sie zurück zur Presse gepumpt werden kann.

Spezifikationstabelle

	Air Blast Cooler			Wasser-Wasser-Wärmetauscher		Kühler
	Modell 1	Modell 2	Modell 3	Modell 1	Modell 2	Modell 1	Modell 2	Modell 3	Modell 4	Modell 5
Kühlleistung	20kW	38kW	56kW	50kW	120kW	5.3kW	9.8kW	18.4kW	31.9kW	70kW
Physikalische Abmessungen B x T x H (mm)	743 x 1138 x 1360	1486 x 1138 x 1360	2229 x 1138 x 1360	1082 x 712 x 1060	1082 x 712 x 1060	640 x 640 x 635	715 x 945 x 1490	715 x 945 x 1490	715 x 945 x 1490	1040 x 1435 x 1890
Modulare Konfigurationen	Mastereinheit	Mastereinheit + Slaveeinheit	Master-Einheit + 2 Slave-Einheiten	N / A		N / A
Umgebungstemperatur	≤ 35°C			≤ 40°C		-15°C ≥ x ≤ 40°C*
Kontrollmethode	Thermostat-Lüftersteuerung			Modulationsventil		Kondensatorlüftersteuerung
Nennwasserdurchflussrate	114 l/min			100 l/min	200 l/min	13.8 l/min	43 l/min	80 l/min	100 l/min	196 l/min
Volumenstrom des Ventilators (Dauerbetrieb)	8500m3 /h	17000m3 /h	25500m3 /h	N/A		2400m3/h	7000m3/h	7000m3/h	9000m3/h	19,000m3/h
